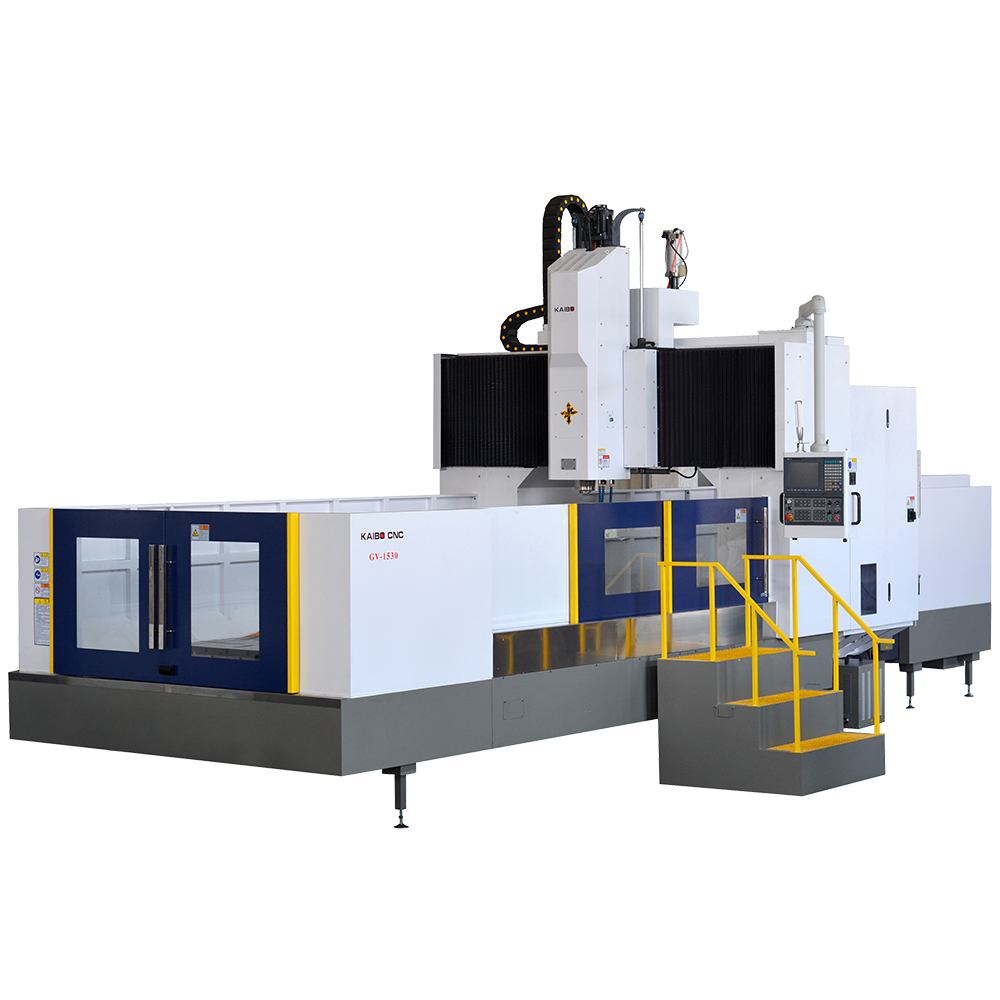

| 規格/機型 Parameter/Model | GV-1530 |
精度
Accuracy | 定位精度
Positioning accuracy | 0.01mm |
重復定位精度
Repeat positioning accuracy | 0.01mm |
工作臺
Worktable | 工作臺尺寸
Worktable size | 1500*3100mm |
T型槽
T-slot size | 8T-18-180mm |
最大工作負重
Max. load | 8000Kg |
加工范圍
Travel | X/Y/Z軸行程
X/Y/Z axis travel | 1500/3000/750mm |
龍門寬度
Gantry width | 1800mm |
橫梁至工作臺面距離
Beam to worktable | 900mm |
主軸鼻端至工作臺面距離
Spindle nose to worktable | 150-900mm |
進給
Feed | 快速進給 G00
Max. feeding speed G00 | 15m/min |
切削進給 G01
Max. working speed G01 | 10m/min |
X/Y/Z軸電機功率
X/Y/Z axis motor power | βis40/βis40/βis40B |
主軸
Spindle | 主軸功率
Spindle motor power | BisP30-22kw |
主軸最高轉速
Spindle Max. speed | 6000rpm |
刀具規格
Tool holder | BT50 |
刀庫（選配）
Tool Magazine（Opt.) | 刀庫類型
ATC type | 刀臂式刀庫
Arm type |
刀庫容量
ATC capacity | 24pcs |
通用參數
Common | 工作電壓及總容量
Power supply and total capacity | 3P/380V/50Hz/40KVA |
機床重量
Machine weight | 23000Kg |
外形尺寸
Dimension | 7000*3200*3600mm |
主要部件

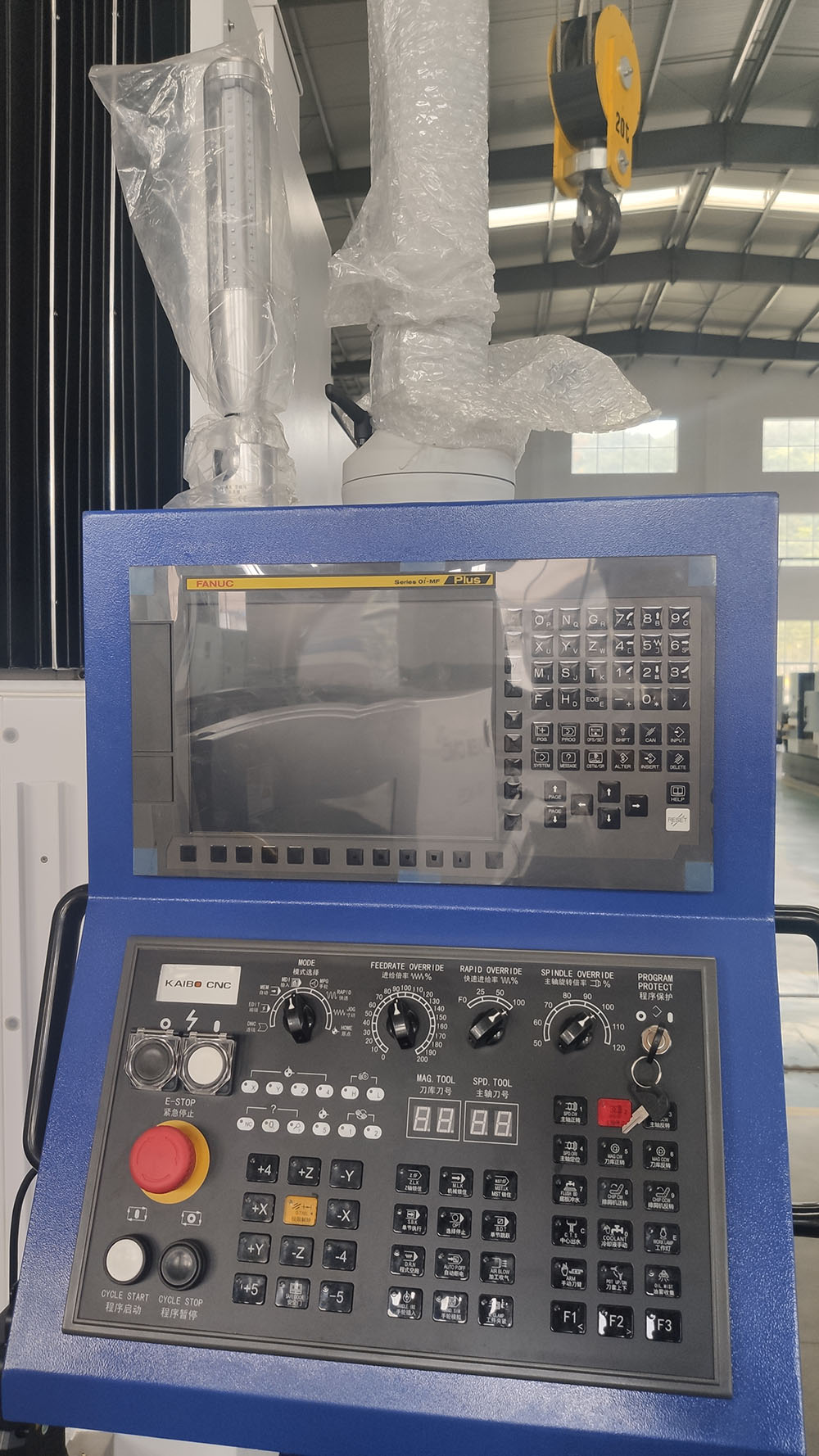

Main parts | 系統
Controller | 發那科/日本
Fanuc/Japan |
交流伺服電機（驅動）
AC servo motor(Driver) | 發那科/日本
Fanuc/Japan |
主軸變頻器
Spindle inverter | 發那科/日本
Fanuc/Japan |
線軌
Linear guide way | 55 上銀，銀泰/臺灣
55 Hiwin,PMI/Taiwan |
絲杠
Ball screw | 6310/6310/5010 上銀，銀泰/臺灣
6310/6310/5010 Hiwin,PMI/Taiwan |
電子手輪
Electronic hand-wheel | EHDW-BA5S-1 遠瞻/臺灣
EHDW-BA5S-1 Future/Taiwan |
潤滑系統
Lubrication system | YET-A2P2 裕祥精機/臺灣
YET-A2P2 ISHAN/Taiwan |
油冷機
Oil Coolant Chiller | 帕森托爾/中國
Parsonthor/China |
空調
Air conditioner | EA-6AP 帕森托爾/中國
EA-6AP Parsonthor/China |
排屑器

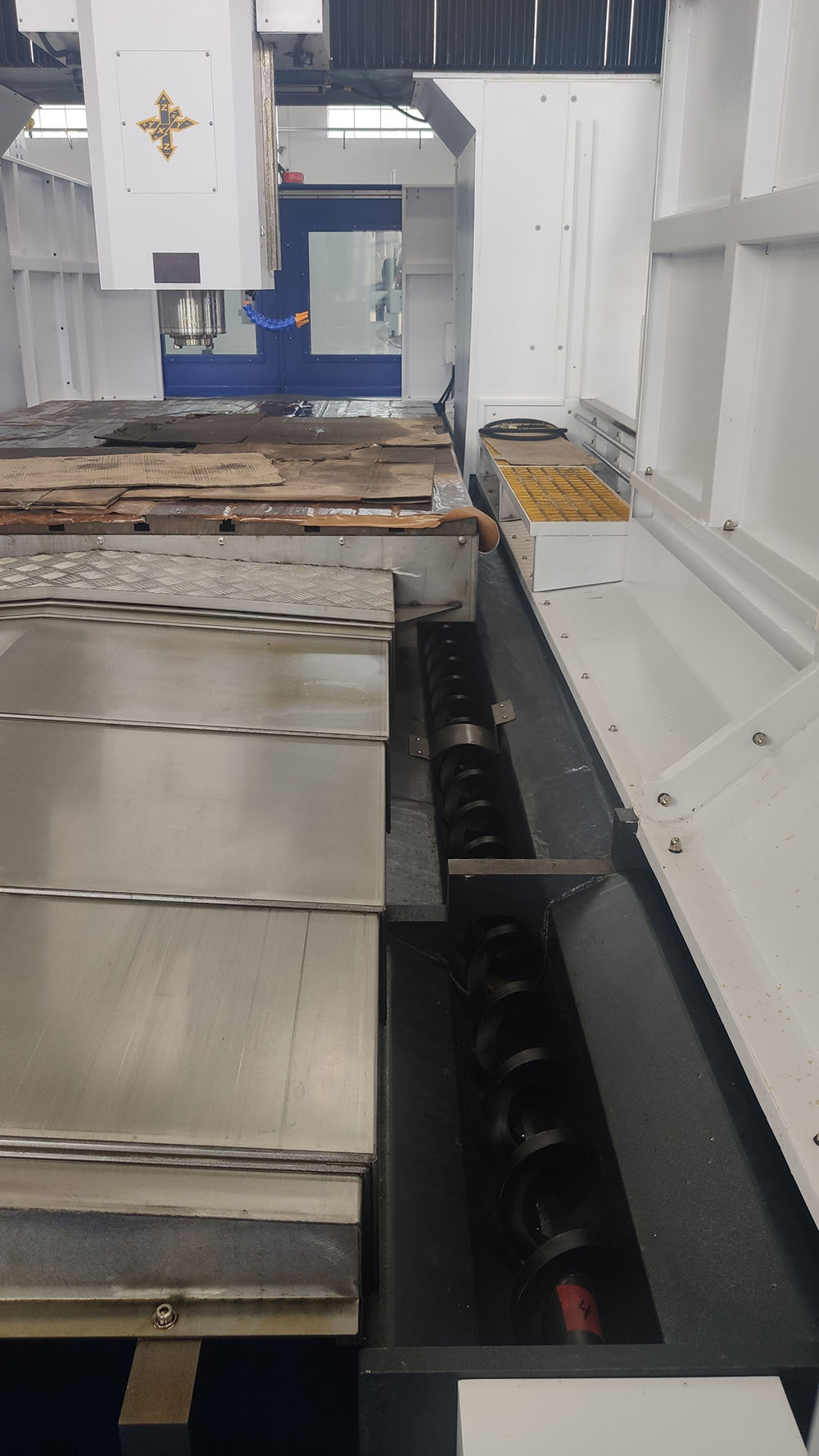

Chip conveyor | 內置螺旋排屑
Inside screw-type |
